凯斯塔克 的特点

凯斯塔克 是一种高效利用“BAC”活性炭进行废气处理及VOC (挥发性有机化合物)回收的独特的物理吸附/脱附系统。
在凯斯塔克系统中,球型活性炭BAC在流动床中吸附VOC颗粒,随后通过加热将其脱附,同时完成了废气处理和VOC的回收。
凯斯塔克废气处理系统在2003年荣获日本产业机械工业会会长奖。
自1973年起,
已将超过600个凯斯塔克系统销往世界各地。
常规化学品
  • 甲苯
  • 二甲苯
  • 乙酸乙酯
  • 异丙醇
  • 丁酮
排出气体
含VOC成分的
排放的其他常规VOC气体
客户工厂
经过处
理的清
洁气体
同时实现
凯斯塔克系统的组成
吸附部分
脱附部分
冷凝部分
通过吸附VOC来净化废气
对被吸附的VOC进行脱附并将它们还原成VOC气体
冷却并液化VOC气体用以回收
资源循环利用
(净化 / 再利用)

2003年荣获日本产业机械工业会会长奖
吴羽 BAC的优势

BAC(用于废气处理系统的球型活性炭) 由株式会社吴羽生产制造。

BAC的优势
  1. 具有高耐磨损性和低粉尘性的特点
  2. 小型球型颗粒的构造可以达到高速吸附的效果
  3. 高度球型化的构造带来了出色的流动性,适用于流动床系统
  4. 低灰分含量
  5. 有效使用时间长,在循环利用后性能几乎没有衰退
BAC Bead Activated Carbon
BAC
(球型活性炭)
Conventional Coconut Activated Carbon
传统的椰壳
活性碳

关于BAC的更多信息,请访问
株式会社吴羽的网站。

http://www.kureha.co.jp/cn/business/material/bac.html
流动床系统的优势
  1. 通过在流动床中不断地进行吸附及脱附的循环可以保证工艺的稳定和统一。
  2. 由于流动床中不会发生热积聚,即使处理易燃溶剂也能保证安全。
  3. 使用氮气或者空气对废气进行脱附,几乎不会产生废水。
  4. 可通过提高吸附部分内的流速,使系统自身的体积降到最小。这是流动床系统的优点之一。
  5. 凯斯塔克系统的工艺成熟操作上无需专门的知识或技术
连续吸附 / 脱附系统

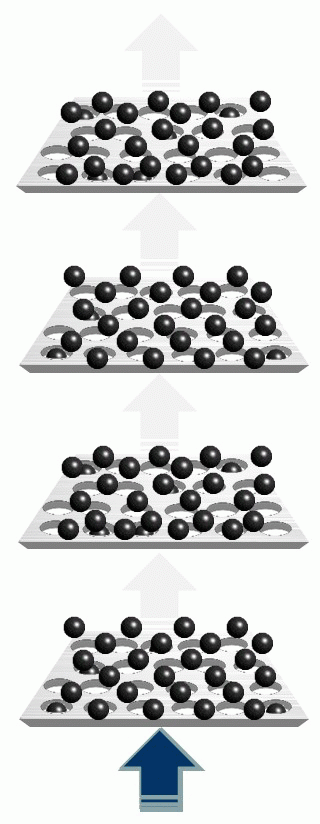

  1. 吸附系统 (流动床)
    • 流动床厚度为15~20mm
    • 从废气中吸附VOC、溶剂和气味
    • 将处理后的清洁气体排放至大气


  2. 脱附 / 冷凝部分
    • 吸附后的BAC被输送至交换器,在被加热的同时由上至下和上升的脱附气体进行接触。
    • 含有溶剂的蒸汽被输送至冷凝器,经液化后回收

  3. 运载气体的循环
    • 脱附后的BAC被输送至吸附部分的最顶端,以进行下一次的吸附过程。
